RAM-1000區域輻射監測系統(包括區域GM伽瑪與中子監測裝置)可以對特定場所內的輻射場進行監測，給出各探測裝置所在位置的劑量率數據，實現輻射監測信息的現場顯示與報警，同時與輻射監測系統主機相連，將輻射監測信息上傳，實現輻射監測信息的集中管理。
該輻射監測系統可以分為探測裝置部分、就地處理箱部分和輻射監測系統主機。探測裝置部分根據測量任務的不同分為區域γ測量裝置、區域中子測量裝置和事故后測量裝置；就地處理箱與探測裝置之間通過兩兩雙絞的4芯屏蔽電纜相連，就地處理箱給探測裝置供電并處理來自探測裝置的測量信號，實現輻射監測信息的現場顯示、報警和存儲，就地處理箱與各探測裝置之間采用CAN總線協議通訊；輻射監測系統主機與就地處理箱之間通過雙絞的2芯屏蔽電纜相連，可對就地處理箱上傳的輻射監測信息進行集中管理和控制，輻射監測系統主機采用DeviceNet總線協議與就地處理箱通訊。
1.RAM-1就地處理箱就地處理箱
就地處理箱是場所輻射監測系統的重要組成部分，它與區域γ探測裝置、區域中子探測裝置、事故后測量探測裝置或其他類型探測裝置通過兩兩雙絞的4芯屏蔽電纜相連，給探測裝置供電并處理來自探測裝置的測量信號，實現輻射監測信息的現場顯示、報警，就地處理箱與各探測裝置之間采用CAN總線協議通訊；就地處理箱通過雙絞的2芯屏蔽電纜與輻射監測系統主機相連，將輻射監測信息上傳，以實現輻射監測信息的集中管理和控制，就地處理箱采用DeviceNet總線協議與輻射監測系統主機通訊。
【環境適應性】
環境溫度0℃～60℃
濕度：95%（溫度為45℃），并有凝露
鹽霧、油霧、霉菌
沖擊、振動
傾斜、搖擺： ①橫搖±45°，周期3s～14s ②橫傾±15° ③縱搖±15° ④縱傾±10°
【性能特點】
設備采用壁掛式安裝，可接4個不同類型的探測裝置
設備采用防水防塵設計 ,
設備具有RS-232通訊接口，用于與PC連接對就地處理箱參數設置
設備電源電路采取過壓保護、過流保護以及防浪涌措施
設備采用鋁制多腔體結構，將不同的電路隔離放置，從而減小電路之間的相互干擾
抗沖擊、抗震動、滿足GJB152A電磁兼容性要求
2.RAM-1000區域γ探測裝置
區域γ探測裝置是核電站（含軍工）控制場所輻射監測系統的重要設備之一，主要用于對場所內的γ劑量水平進行監測，并通過兩兩雙絞的4芯屏蔽電纜將監測信息轉換成數字信號上傳至就地處理箱，區域γ探測裝置與就地處理箱之間采用CAN總線協議通訊。
根據所使用的探頭類型不同，區域γ探測裝置可分為GM計數管探頭、半導體探頭、電離室γ探頭與閃爍體探頭，以下描述的是我們生產的電離室探測器系統。

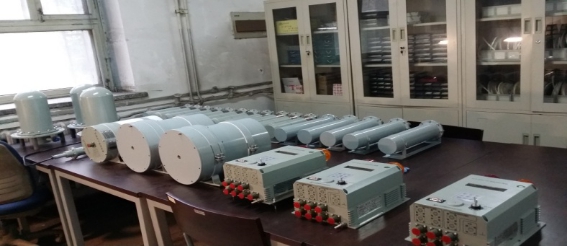

（伽馬與中子探頭照片，9月已供貨給海軍,2016年4月給九院交貨6套25個探頭）
【技術參數】
探測裝置類型根據輻射場水平來選擇：電離室、
探測射線：γ射線
測量范圍： 100μGy/h~3.6×106μGy/h
采用CAN 總線協議與就地處理箱通訊
相對固有誤差：≤25%
能量響應：40Kev-7.1Mev （能量到7.1Mev ）
測量響應時間可根據探測器不同來設置≤10s
設備外殼防護等級IP65
可靠性：MTBF（平均無故障時間）≥5000h
維修性：MTTR（平均維修時間）≤0.5h
按GJB152A規定的方法，電磁兼容性通過11項實驗，具體包括：CE101、CE102、CS101、CS106、CS109、CS114、CS116、RE101、RE102、RS101、RS103
外形尺寸：
Φ×H ≤ 290mm×320mm（底盤直徑×高度）
重量： ≤13kg
【環境適應性】
設備在下列環境條件下可正常工作：
環境溫度0℃～60℃
濕度：95%（溫度為45℃），并有凝露
鹽霧、油霧、霉菌
沖擊、振動
傾斜、搖擺：
①橫搖±45°，周期3s～14s
②橫傾±15°
③縱搖±15°
④縱傾±10°
【性能特點】
設備采用多芯防誤插連接器，接線簡單可靠
設備采用防水防塵設計
探測裝置電源電路采取過壓保護、過流保護以及防浪涌措施
探測裝置采用密閉不銹鋼殼體，保證內部電磁屏蔽的完整性
設備進行了Ⅱ類工廠用本安儀表設計
智能化探頭，具有自檢功能，數字信號通訊，可在100米距離內傳輸
抗沖擊、抗震動、滿足GJB152A電磁兼容性要求
【應用領域】 主要用于核反應堆安全殼外以及核電站控制區（含軍工）等放射性控制場所的區域γ劑量率連續監測。
技術指標：
a)測量范圍：1.6uGy/h－1600mGy/h
b)能量范圍：80keV－1.5MeV ，±30％；1.5MeV－7MeV ，±40％；
c)響應時間：不大于60s
d)相對固有誤差：±15％
e)中子輻射影響：減少或者消除中子輻射場的影響
f)溫度范圍：－40℃～50℃
g)尺寸（含外殼）φ200mm×200mm以內，盡量小，約2公斤。
h)供電28V，2W以內，盡量小
i)RS485輸出，可配置儀器
j)含有報警燈或者給出報警接口
k)電磁兼容性符合IEC61000系列脈沖群、靜電、磁場等測試。
3. RAM-2000區域中子探測裝置
區域中子探測裝置是核電站控制場所輻射監測系統的重要設備之一，主要用于對場所內的中子劑量水平進行監測，并通過兩兩雙絞的4芯屏蔽電纜將監測信息轉換成數字信號上傳至就地處理箱，區域中子探測裝置與就地處理箱之間采用CAN總線協議通訊。
【技術參數】
探測裝置類型：3He正比計數管
探測射線：中子
測量范圍：0.1μSv/h～104μSv/h
采用CAN 總線協議與就地處理箱通訊
相對固有誤差：≤20%
能量響應：對Am-Be和252Cf源的能量響應偏差小于50%
報警響應時間≤10s
設備外殼防護等級IP65
可靠性：MTBF（平均無故障時間）≥5000h
維修性：MTTR（平均維修時間）≤0.5h
按GJB152A規定的方法，電磁兼容性通過了11項實驗，具體包括：CE101、CE102、CS101、CS106、CS109、CS114、CS116、RE101、RE102、RS101、RS103
外形尺寸：Φ×H ≤320mm×430mm（直徑×高度）
重量：≤25kg
【性能特點】
設備采用多芯防誤插連接器，接線簡單可靠
設備采用防水防塵設計
探測裝置電源電路采取過壓保護、過流保護以及防浪涌措施
探測裝置采用密閉鋁制殼體，保證內部電磁屏蔽的完整性
設備進行了Ⅱ類工廠用本安儀表設計
智能化探頭，具有自檢功能，數字信號通訊，可在100米距離內傳輸
抗沖擊、抗震動、滿足GJB152A電磁兼容性要求
【環境適應性】
設備在下列環境條件下可正常工作：
環境溫度0℃～60℃
濕度：95%（溫度為45℃），并有凝露
鹽霧、油霧、霉菌
沖擊、振動
傾斜、搖擺：
①橫搖±45°，周期3s～14s
②橫傾±15°
③縱搖±15°
④縱傾±10°
【應用領域】
主要用于核電站反應堆或其他核動力裝置反應堆安全殼內以及核電站控制區等放射性控制場所的區域中子劑量當量連續監測。
